边界扫描

产品介绍：

      边界扫描设备主要用于对电路产品的整个生命周期内进行设计、监测和调试，并精准定位故障。我公司推出 BSBeach 边界扫描设备，BSBeach 给开发者和测试工程师充分释放了边界扫描的潜能，能帮助您在整个产品生命周期中加速设计和开发进程，改善调试和测试手段。
      BSBeach 是一个由软件和硬件产品构成的测试套件，它使您方便、快捷地对电路板进行调试、测试和编程。该系统与兼容 IEEE1149.1 边界扫描标准的器件一同工作。
BSBeach 测试系统组件有：

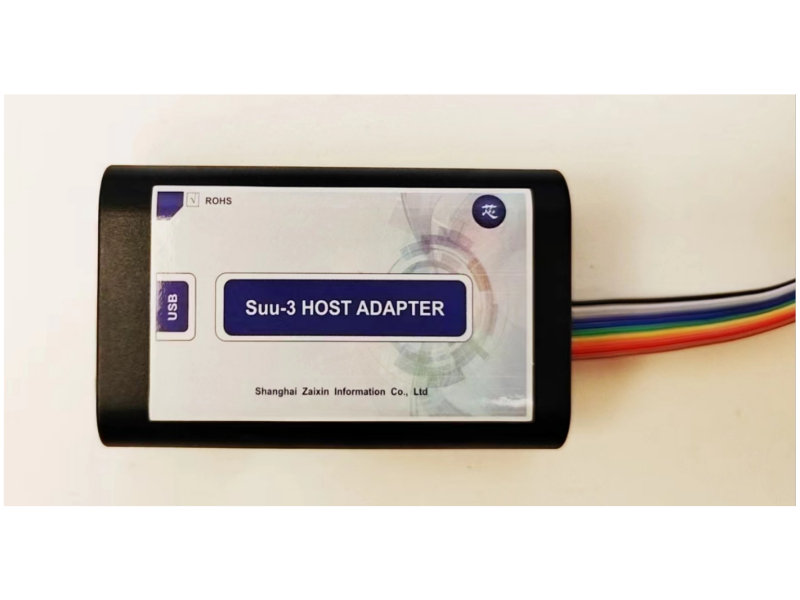

    - 硬件：JTAG 控制器

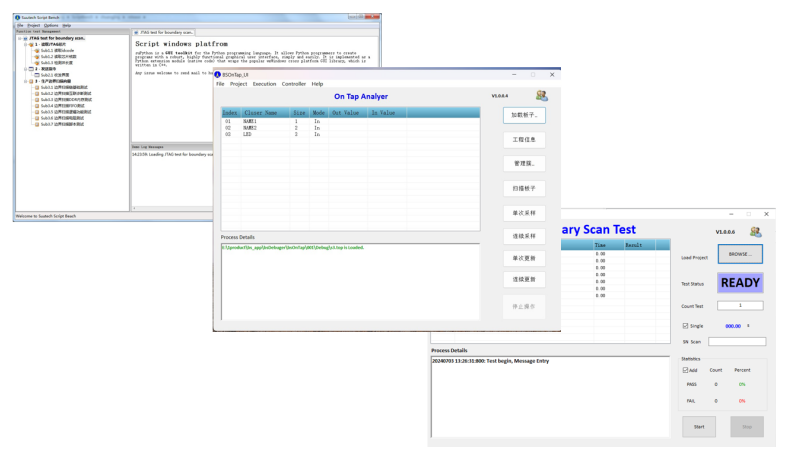

    - 软件：BSBeach 软件
    - USB 到 JTAG 连接器
    - 集成第三方测试运行程序

主要功能：

    - BSBeach支持 IEEE-1149.1 边界扫描测试标准，可实现边界扫描器件的互连测试，上下拉电阻测试，以及自定义的簇测试；
    - 测试向量生成和运行 ；
    - 测试配套软件可以满足设计者对待测试模块的特定测试要求,提供设计者进行测试链路设计、测试器件选取和管脚电平约束等操作的界面，再根据导入的待测试模块文件资料生成测试向量用于边界扫描测试。

主要技术参数：

    - 硬件TAP控制器

• 输入接口：0；
• 输出接口：1路JTAG接口；
• 电压：电压3V可调，送参考电平板子
• TAP控制器最大TCK频率：30MHz。

    - 软件

• 支持STD_1149_1_1990、STD_1149_1_1994、STD_1149_1_2001、标准的BSDL文件；
• 互连信号线开短路故障定位；
• 上下拉电阻故障定位；
• DDR芯片引脚开故障定位；
• 具备Debug功能，断点设置，单步运行，Pin脚电平设置；
• 支持第三方应用开发软件调用，执行自动测试；
• 软件永久授权，可在不同的计算机上授权使用；
• 支持运行SVF向量文件。
